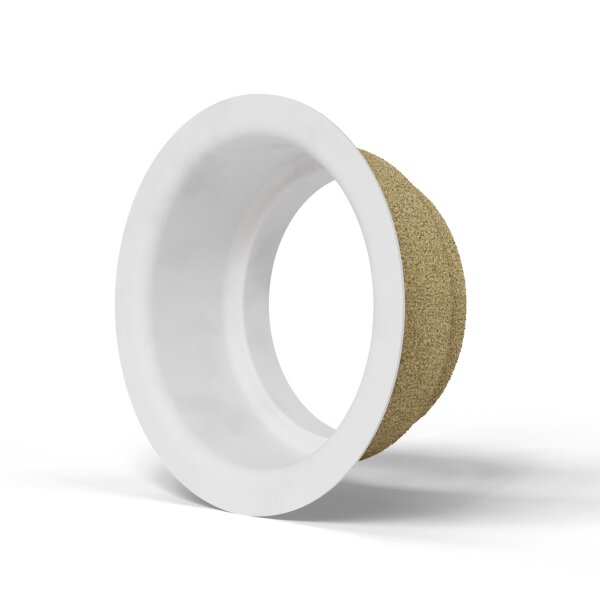

Unsere SF.AQT-Schachtfutter sind für den Anschluss von AQUATUB-Rw-Rohren von HEGLER an Betonschächte, Schachtringe und andere Betonbauwerke ausgelegt. Die Schachtfutter sind auf die Abmessungen des außen gewellten und innen glatten PE-HD-Rohrsystems abgestimmt und für die Nennweiten DN 150 bis DN 800 erhältlich.
Je nach Nennweite bieten wir die SF.AQT-Schachtfutter aus Kunststoff oder aus besandetem GFK in unterschiedlichen Baulängen an. Alle Ausführungen besitzen einen festen Rohranschlag. Das Schachtfutter übernimmt dabei die Funktion einer Muffe für das Rohrspitzende. Zur Abdichtung wird der zum AQUATUB-Rw-Rohr gehörende Profildichtring verwendet, der beim Einschieben des Rohres gegenüber dem Schachtfutter verpresst wird. Eine separate Dichtung ist deshalb nicht Bestandteil des Schachtfutters.
AQUATUB-Rw ist ein Rohrsystem von HEGLER für die Ableitung von Regen- und Oberflächenwasser. Die Rohre bestehen aus PE-HD, sind außen gewellt und innen glatt ausgeführt und werden als Freispiegelleitungen unter anderem im Straßen- und Tiefbau sowie in kommunalen Entwässerungssystemen eingesetzt.
Das Rohrsystem ist in den Nennweiten DN 150 bis DN 800 erhältlich und besitzt die Ringsteifigkeitsklasse SN 8. Die Nennweiten sind bei AQUATUB-Rw innendurchmesserbezogen, sodass der tatsächliche Rohraußendurchmesser größer als die jeweilige DN-Angabe ist.
Die Verbindung der Rohre erfolgt über eine Muffe und einen Profildichtring am Rohrspitzende. Für den Übergang zu einem Betonschacht übernehmen unsere dafür ausgelegten SF.AQT-Schachtfutter die Aufnahme des Rohrspitzendes. Der vorhandene Profildichtring des Rohrsystems wird dabei auch für die Abdichtung im Schachtfutter verwendet.
Die benötigte Baulänge richtet sich vor allem nach der Wandstärke des Schachtbauwerks und der jeweiligen Einbausituation. Unsere SF.AQT-Schachtfutter werden je nach Nennweite in einer Standardausführung sowie teilweise zusätzlich in einer längeren Ausführung angeboten. Bei den kleineren Nennweiten stehen sowohl Kunststoff- als auch GFK-Ausführungen zur Verfügung, ab DN 400 werden die Schachtfutter ausschließlich aus GFK gefertigt.
Alle SF.AQT-Schachtfutter besitzen einen festen Rohranschlag. Bei DN 800 beträgt bereits die Standard-Baulänge 250 mm, sodass für diese Nennweite keine zusätzliche lange Ausführung vorgesehen ist.
Falls die aufgeführten Baulängen für das jeweilige Bauwerk nicht ausreichen, können die GFK-Ausführungen verlängert gefertigt werden. Die in der Tabelle angegebene Standard-Baulänge bildet dabei jeweils die kürzeste mögliche Ausführung. Darüber hinaus sind projektbezogen beliebige größere Baulängen realisierbar.
Bei unseren SF.AQT-Schachtfuttern wird keine zusätzliche Dichtung mitgeliefert. Für den Anschluss wird der zum AQUATUB-Rw-Rohr gehörende Profildichtring verwendet, der auf dem Rohrspitzende sitzt und normalerweise auch für die Verbindung des Rohrspitzendes mit einer Rohrmuffe eingesetzt wird.
Für den Schachtanschluss wird der Profildichtring in das erste unbeschädigte Wellental des außen gewellten Rohres eingesetzt. Anschließend wird das Rohrspitzende bis zum festen Rohranschlag in unser SF.AQT-Schachtfutter eingeschoben. Das Schachtfutter übernimmt dabei die Funktion einer Muffe und der Profildichtring dichtet den Übergang zwischen Rohr und Schachtfutter ab.
Ein geeignetes Gleitmittel für Rohre erleichtert das Einschieben des mit dem Profildichtring versehenen Rohrspitzendes und reduziert die Montagekräfte.
