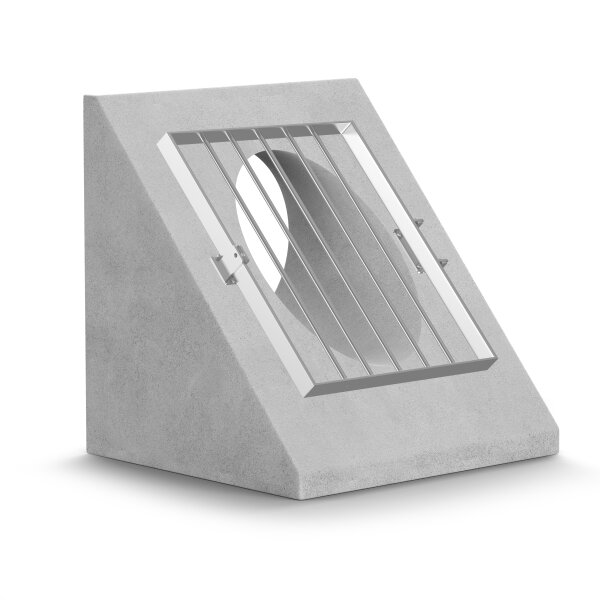

Das Böschungsgitter aus Edelstahl dient zur Sicherung von Rohr- und Kanalausläufen. Es ist für Rohrnennweiten von DN 300 bis DN 1000 erhältlich und kann passend zur jeweiligen Einbausituation konfiguriert werden. Das rechteckige Böschungsgitter wird wahlweise aus Edelstahl V2A oder Edelstahl V4A gefertigt. Je nach gewünschter Ausführung kann es fest montiert oder klappbar mit Scharnier ausgeführt werden.
Für die Montage stehen Varianten für eine gerade Schachtwand sowie für die Böschungsneigungen 1:1, 1:1,15 und 1:2 zur Auswahl. Die benötigten Bolzenanker M10 sind bereits im Lieferumfang enthalten.
Das Böschungsgitter ist für Rohrnennweiten von DN 300 bis DN 1000 erhältlich. Die benötigte Größe kann direkt über die Produktauswahl festgelegt werden. Neben der Rohrnennweite ist die vorhandene Einbausituation für die Auswahl der passenden Ausführung entscheidend. Zur Verfügung stehen Varianten für gerade Schachtwände sowie für unterschiedliche Böschungsneigungen.
Als Böschung wird eine geneigte Gelände- oder Bauwerksfläche bezeichnet, wie sie beispielsweise an Gräben, Dämmen, Regenrückhaltebecken oder Rohr- und Kanalausläufen vorkommt. Die Neigung einer Böschung wird häufig als Verhältnis angegeben, zum Beispiel 1:1, 1:1,15 oder 1:2.
Rohr- und Kanalausläufe können innerhalb einer solchen Böschung liegen und dem Zu- oder Ablauf von Wasser dienen. Das Böschungsgitter schützt die Öffnung davor, dass größere Tiere oder grobe Fremdkörper in das Rohr bzw. Bauwerk gelangen. Gleichzeitig muss ein möglichst freier Wasserdurchfluss gewährleistet bleiben. Daher sollte das Böschungsgitter einen lichten Stababstand von etwa 100 mm aufweisen.
Damit das Gitter passend an der vorhandenen Fläche montiert werden kann, stehen verschiedene Böschungsneigungen zur Auswahl. Befindet sich der Rohr- oder Kanalauslauf dagegen in einer senkrechten, geraden Schachtwand, wird die Ausführung „gerade“ gewählt.
Für eine gerade Schachtwand wählen Sie bei der Produktauswahl unter „für Böschungsneigung“ die Ausführung „gerade“. Für geneigte Einbausituationen stehen drei weitere Varianten zur Verfügung.
So lässt sich das Gitter passend an die vorhandene Schachtwand bzw. Böschung anpassen.
Als Material stehen Edelstahl V2A und Edelstahl V4A zur Auswahl. V2A eignet sich für viele übliche Anwendungen im Außenbereich. V4A bietet eine höhere Korrosionsbeständigkeit und eignet sich insbesondere für Einsatzbereiche mit erhöhten Anforderungen an die Beständigkeit gegenüber korrosiven Umgebungsbedingungen. Das gewünschte Material kann direkt bei der Produktkonfiguration ausgewählt werden.
Je nach Anforderung kann das Gitter fest montiert oder als klappbare Variante bestellt werden. Bei der Auswahl „nein – fest montiert“ wird das Gitter fest an der Schachtwand bzw. Böschung befestigt.
Bei „ja – mit Scharnier“ ist die Ausführung klappbar. Dadurch kann das Gitter geöffnet werden und der dahinterliegende Rohr- oder Kanalauslauf bleibt für Kontroll-, Reinigungs- und Wartungsarbeiten zugänglich.
Die für die Montage vorgesehenen Bolzenanker M10 sind im Lieferumfang enthalten. Das passende Befestigungsmaterial muss daher nicht separat bestellt werden.
Das Böschungsgitter ist für Rohrnennweiten von DN 300 bis DN 1000 erhältlich.
Ja. Für eine gerade Schachtwand wählen Sie bei der Böschungsneigung die Ausführung „gerade“.
Neben der Ausführung für eine gerade Schachtwand sind Varianten für die Böschungsneigungen 1:1, 1:1,15 und 1:2 erhältlich.
Das Gitter kann wahlweise aus Edelstahl V2A oder Edelstahl V4A bestellt werden.
Beide Varianten sind erhältlich. In der Produktauswahl können Sie zwischen „nein – fest montiert“ und „ja – mit Scharnier“ wählen.
Ja. Die Variante mit Scharnier kann für Kontroll-, Reinigungs- oder Wartungsarbeiten geöffnet werden.
Ja. Die vorgesehenen Bolzenanker M10 sind bereits im Lieferumfang enthalten.
Ein Böschungsgitter ist ein Schutzgitter für Rohr- und Kanalausläufe. Je nach Anwendungsbereich werden solche Gitter auch als Auslaufgitter bezeichnet. Die Ausführung wird passend zur vorhandenen Schachtwand bzw. Böschungsneigung gewählt.
